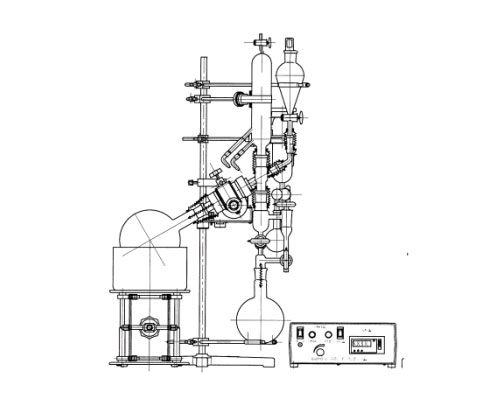

2603 Испаритель ротационный ИР-1М3

ТУ 25-1173.102-84

Предназначен для проведения физических и физико-химических процессов, сопряженных с быстрым удалением растворителей из растворов или суспензий органических и неорганических соединений путем пленочного испарения при нормальном и пониженном давлении и контролируемой температуре. Возможны: перегонка термически нестойких веществ в мягких температурных условиях, перегонка смеси высококипящих веществ, которую нельзя разделить обычной перегонкой из куба, дегазация жидкостей, выпаривание жидкостей, перегонка легко вспенивающихся веществ.

В работе испарителя использован принцип обработки сырья в тонких пленках текущих жидкостей. Пленка жидкости образуется на внутренней поверхности вращающейся испарительной колбы, увеличивая площадь испарения и устраняет вспенивание испаряемой жидкости.


Вместимость испарительной колбы, мл – 50,100,250,500,1000,2000
Минимальное рабочее давление испарителя, кПа (мм рт.ст.) - 0,94 (7)
Диапазон изменения частоты вращения испарительной колбы, об/мин. – 20 - 250
Диапазон изменения контролируемой температуры теплоносителя, °С – 30 - 150
Питание от однофазной сети переменного тока:
напряжение, В - 220
частота, Гц - 50
Потребляемая мощность, кВА - 1,2
Габаритные размеры, мм: испарителя - 550х410х925 блока управления - 297х236х118
Масса, кг - 25


Шифр изделий, входящих в прибор:

2594 Блок управления
1827 Баня
2680 Привод (в сборе со штативом и кронштейном)
753 Отборник
813 Холодильник
1618 Холодильник-ловушка
2190 Воронка
296 Колба К-1-500- 29/32 с 4 рожками
181 Колба К-1-1000- 29/32 с 4 рожками
1746 Колба К-1-2000- 29/32 с 4 рожками
1504 Колба К-1-100-14/23
1487 Колба К-1-100-29/32
1386 Колба К-1-250-29/32
957 Колба К-1-50-29/32
1183 Кран вакуумный
620 Переходник (примыкает к фторопласт втулке от исп.колбы)
1728 Переходник (с краном и сферич.шлиф. к холод.-ловушке)
2199 Переходник (от воронки ВД)
618 Переходник (от колбы испарит. к воронке и холод-ку)
2624 Переходник (изогнутый – 90º) 503 Кабель
1722 Конус
629 Крышка (на холодильник-ловушку)
388 Трубка ( с краном)
974 Трубка
1184 Трубка ТС-Т-10
